一.流平的概述

塗料施工後，有一個流動及幹燥成膜過程，然後逐步形成一個平整、光滑、均勻的塗膜。塗膜能否達到平整光滑的特性，稱為流平性。在塗料實際施工過程中，常出現的塗膜缺陷有橘皮,魚眼,縮孔,針孔,縮邊,貝納得漩渦,氣流敏感及由於流平性不好，刷塗時出現刷痕，輥塗時產生輥痕都稱之為流平性不良，這些現象的產生降低了塗料的裝飾和保護功能。影響塗料流平性的因素很多，溶劑的揮發梯度和溶解性能、塗料的表麵張力、濕膜厚度和表麵張力梯度、塗料的流變性、施工工藝和環境等，其中最重要的因素是塗料的表麵張力、成膜過程中濕膜產生的表麵張力梯度和濕膜表層的表麵張力均勻化能力。改善塗料的流平性需要考慮調整配方和加入合適的助劑，使塗料具有合適的表麵張力和降低表麵張力梯度的能力。

二.流平劑的作用

塗料在潤濕基材後，控製其流動至最終流平的助劑稱為流平劑，流平劑可以解決以下問題：

三.流平的主要影響因素

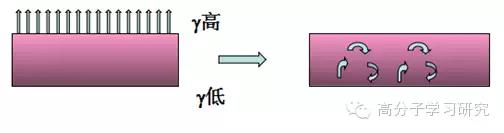

1.表麵張力梯度------液------氣界麵

● 裏層和表層的表麵張力梯度導致紊流

● 消除表麵張力梯度是獲得平整表麵的要素

2. 表麵張力------液------固界麵

比底材低的表麵張力,使塗料擁有更好的底材潤濕力

● 降低塗料的表麵張力降低處於表麵的分子之間的吸引力,從而促使更好的流動。

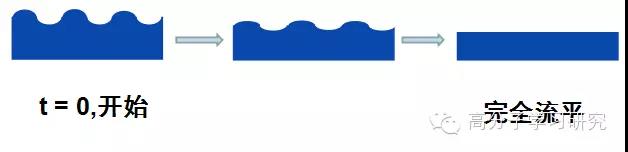

四．流平速度的影響因素

● 粘度越大，流平越慢

● 塗膜越厚，流平越快

● 表麵張力越大，流平越快

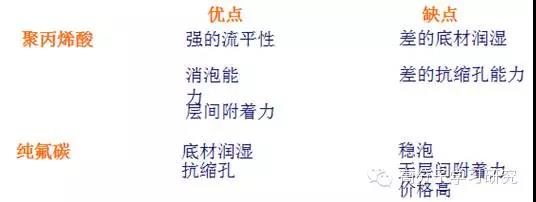

五．不同流平劑的作用機理及特性

1) 消除表麵張力梯度

2）降低體係表麵張力。

● 有機矽類:

  --  明顯降低表麵張力

  --  良好的遷移性能消除表麵張力梯度

● 丙烯酸酯類:

  --  不明顯降低表麵張力

  --   不向表麵遷移

  --   在塗層內部定向,調整局部表麵張力同一性

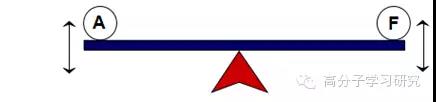

有機矽流平劑有兩個顯著特性。

●有機矽流平劑

一是可以做到顯著降低塗料的表麵張力，提高塗料的底材潤濕能力和漆膜的流動性、消除Benard旋渦從而防止發花。降低表麵張力的能力取決於其化學結構,另一個顯著特性是能改善塗層的平滑性、抗掛傷性和抗粘連性。這類流平劑的缺點是存在穩定泡沫、影響層間附著力的傾向，有些還對施工環境如烘爐產生汙染。

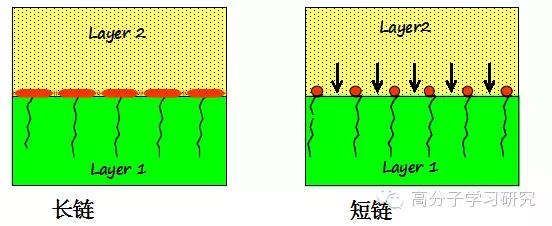

其結構目前主要有三類：聚二甲基矽氧烷、聚甲基烷基矽氧烷、有機改性聚矽氧烷，以有機改性聚矽氧烷最為重要，短鏈有機矽不影響重塗;

●丙烯酸流平劑

丙烯酸流平劑包括純丙烯酸流平劑和改性丙烯酸流平劑。

 純丙烯酸流平劑包括傳統的非反應性丙烯酸流平劑和新型含官能團的反應性丙烯酸流劑。這是一類分子量不等的丙烯酸均聚物或共聚物，這類流平劑僅輕微降低塗料的表麵張力，能夠平衡漆膜表麵張力差異，獲得真正平整的、類似鏡麵的漆膜表麵。如果分子量足夠高，這類流平劑還具有脫氣和消泡的作用。傳統的非反應性丙烯酸流平劑的缺點是高分子量產品，可能會在漆膜中產生霧影，低分子量產品，又有可能降低漆膜表麵硬度。含反應性官能團的丙烯酸流平劑能很好的解決這一矛盾，提供良好流平性的同時，不會產生霧影也不降低表麵硬度，有時還會提高表麵硬度。

●氟碳化合物類流平劑

氟碳化合物類流平劑的特點是高效，但價格昂貴，一般在丙烯酸流平劑和有機矽流平劑難以發揮作用的時候使用，然而也存在穩定泡沫、影響層間附著力的傾向。

六.流平劑的應用及選擇

對於一個確定的配方體係，應根據配方的性質和希望流平劑所達到的性能，來擇合適的流平劑品種。

1. 確定水性配方時，常常先選擇潤濕劑，再選擇流平劑。有的助劑既可以起到潤濕劑，也可以起到流平劑的作用。

2. 不要大量使用強烈降低表麵張力的潤濕劑，夠用就好，因為它會使流平時間延長。

● 溶劑性塗料體係在底漆和中層漆配方中，通常采用丙烯酸流平劑。如果需脫氣性和底材潤濕性，宜選擇中等分子量或高分子量丙烯酸流平劑。在底漆中，如果需要更強的底材潤濕性，可考慮選用能顯著降低表麵張力的有機矽流平劑和改性丙烯酸流平劑（如氟改性丙烯酸流平劑和磷酸酯改性丙烯酸流平劑），如果有機矽流平劑和氟改性丙烯酸流平劑出現穩泡、影響層間附著力等副作用，應采用磷酸酯改性丙烯酸流平劑。在麵漆和透明漆配方中，對漆膜外觀要求相對較高，一般可選用低分子量丙烯酸流平劑，這樣將獲得良好的流平性，在漆膜中不易產生霧影。在交聯固化型體係，選用含反應性官能團的丙烯酸流平劑常常獲得更好的流平性，同時提高漆膜的物理化學性能。如果需要漆膜具有更好的流動性或需要滑爽性和抗刮傷性，有機矽流平劑是必需的，這種情況下最好是有機矽流平劑和丙烯酸流平劑配伍使用。應當指出的是，在垂直麵施工時，有機矽流平劑提供流平性能的同時，可有效降低塗層的流掛傾向。另外，在金屬閃光漆配方中，應慎用有機矽流平劑，因為可能導致片狀鋁顏料的不均勻排列而出現漆膜顏色不均。

● 粉末塗料體係粉末塗料的流平過程分為兩個階段。第一個階段是粉末粒子的熔化，第二個階段粉末粒子熔化後流動成為平整的漆膜。粉末塗料不含溶劑，在成膜過程不會產生表麵張力梯度，流平更多的是與底材潤濕有關。粉末塗料常采用丙烯酸流平劑。如果流平劑呈液態，一般要預先製成母料才能使用。也有製成粉體的丙烯酸流平劑，專門用於粉末塗料，這類產品是將液態的丙烯酸流平劑吸附在二氧化矽粉體上，一些低檔流平劑用碳酸鈣吸附。如果粉末塗料需要滑爽性抗掛傷性，就要采用有機矽流平劑，已有製成粉體的專門用於粉末塗料的有機矽流平劑。使用有機矽流平劑要留意避免形成縮孔。

● 水性塗料體係水性塗料體係分為水溶性體係和乳膠體係。在水溶性體係中，需要強烈降低體係的表麵張力，最常用的是有機矽流平劑和氟碳化合物類流平劑，所起作用與它們應用於溶劑型塗料體係相同。當然如果需要真正平整的表麵，用於水性體係的丙烯酸流平劑是必需的。而對於乳膠體係，成膜機理則完全不同，粘度也不隨溶劑的揮發而改變。配方中采用流平劑會可能提高塗料的底材潤濕性，丙烯酸流平劑可以提高漆膜平整度，但塗料的主要流動性能，更多的是通過添加流變控製劑來進行控製和調整。

七．如何判定流平劑的好壞

一般來說，亚洲18在线看污WWW麻豆可以采用以下目測的方法來粗略判斷塗料流平劑的好壞。

● 塗料按照指定的塗刷方法施工幹燥後，如果看到塗料表麵沒有縮孔、針孔。橘皮、絲紋、刷痕、霧影等缺陷，就可以判定這個塗料流平劑的的流平性是較好的。

● 但是以上這種方法是無定量指標的，很容易引起分歧。所以在國內和國際的塗料工業界中，人們製定了專門的標準來評定塗料流平劑的流平性。如：

①GB／T l750-1979塗料流平性測定法：該方法是測定按一定方法刷塗／噴塗塗料於一定底材上，達到流平所需的時間。

②GB-Sl07水平流動性測定法：該方法是測定環氧粉末塗層試片在一定溫度下熔化後的直徑大小。

③ASTM D2801流平性測定法：該方法使用紐約塗料協會(NYPC)的流平性刮刀，以成對的兩條漆條流到一起的能力來確定流平性等級。

文章整理:17C精品麻豆一区二区免费,91制片麻豆成人视频,水性潤濕劑,www.aiwushan.com
